產品介紹：

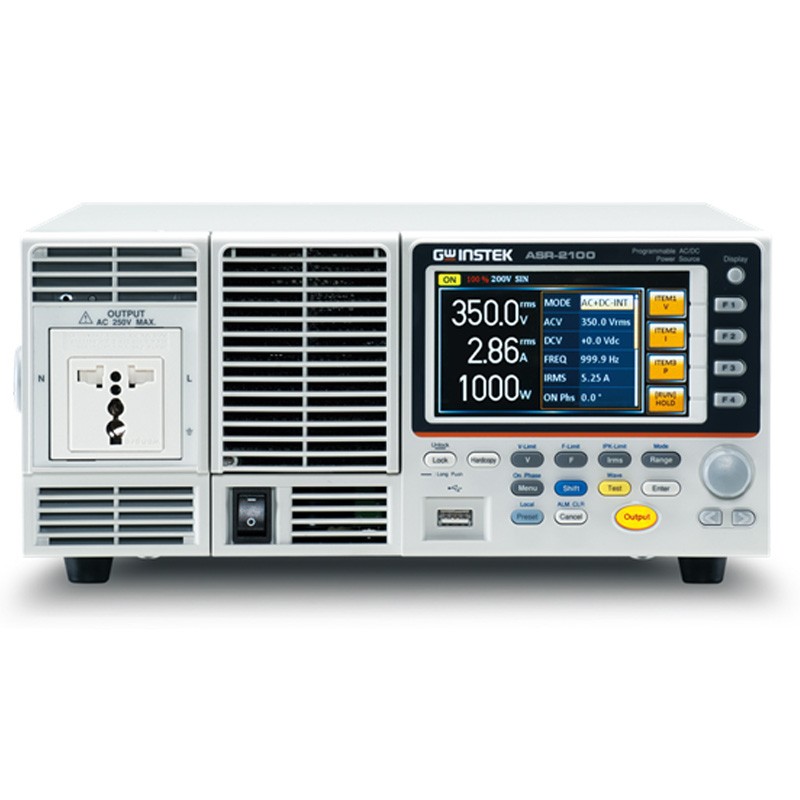

ASR-2000
series是一款A(yù)C+DC電源供應器，不僅在交流輸出時提供額定功率輸出，也可以在直流輸出時提供額定功率輸出。ASR-2000輸出模式有9種模式可以選擇包含1)交流電源輸出模式(AC-INT
Mode), 2)直流電源輸出模式(DC-INT), 3)交直流電源輸出模式(AC+DC-INT Mode), 4)外部交流信號源模式(AC-EXT
Mode), 5)外部交直流訊號源模式(AC+DC-EXT Mode), 6)外部交流信號迭加模式(AC-ADD Mode),
7)外部交直流信號迭加模式(AC+DC-ADD Mode), 8)外部交流信號同步模式(AC-SYNC Mode),
9)外部交直流信號同步模式(AC+DC-SYNC Mode)。
為了滿足不同的電子零組件開發、車用電裝品和家用電器測試，ASR-2000 series
提供用戶波形輸出功能，包括1)Sequence mode可以產生波形下降，浪涌，凹陷，變化和其他異常電力線條件，2)Arbitrary waveform
function可供使用者儲存/加載使用者自定義的波形，3)Simulation mode仿真電源中斷、電壓增加、減少及頻率變動。ASR-2000
series電源輸出時，同時也可以量測待測物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF,
CF, 40階Voltage Harmonic 和Current Harmonic。除此之外，Remote
sensing功能確保準確的電壓輸出，Customized Phase Angle for Output
On/Off功能可以依據測試需求，設定電壓輸出的起始角度與結束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP,
OPP功能設定可以在量測過程中，保護待測物。OTP、OCP、OPP保護，F(xiàn)an fail alarm功能及交流輸入電壓過低偵測功能。
ASR-2000 series 于面板前端提供萬用端子或歐規端子，可供使用者隨插即可設定使用，節省配線時間。ASR-2000R series 3U高及1/2
Rack寬的設計，兼容于ATS的組裝。ASR-2000 series支持I/O接口，標準配備USB, LAN, External
I/O及選配RS-232C及GPIB。
產品規格：
|
型號 |
輸出功率 |
輸出頻率 |
輸出電壓 |
最大電流 |
標配接口 |
|
ASR-2050 |
500VA |
1Hz-999Hz |
AC 350V/DC ±500V |
2.5A/5A |
USB/LAN |
|
ASR-2100 |
1000VA |
1Hz-999Hz |
AC 350V/DC ±500V |
5A/10A |
USB/LAN |
產品特點：
額定輸出：AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V
輸出頻率高達999.9Hz
直流輸出（100%額定功率）
輸出容量：500VA/1000VA
測量項目：Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
電壓電流諧波分析(THDv, THDi)
輸出開/關的自定義相位角
遠程感應能力
OVP, OCP, OPP, OTP交流故障檢測和風扇故障報警
接口：USB,LAN(標配);RS-232+GPIB(選配)
內置外部控制I/O和外部信號輸入
內置輸出繼電器控制
存儲功能（最多10組）
序列和模擬功能（最多10組）
支持任意波形功能
內置Web服務器
技術指標：
|
|
ASR-2050(R) |
ASR-2100(R) |
|
額定輸入（AC) |
|
|
|
|
正常輸入電壓 |
|
100 Vac ～ 240 Vac |
100 Vac ～ 240 Vac |
|
輸入電壓范圍 |
|
90 Vac ～ 264 Vac |
90 Vac ～ 264 Vac |
|
相位 |
|
單相二線制 |
單相二線制 |
|
輸入頻率范圍 |
|
47 Hz ～ 63 Hz |
47 Hz ～ 63 Hz |
|
最大功耗 |
|
≤800 VA |
≤1500 VA |
|
功率因數*1 |
100Vac |
0.95 (typ.) |
0.95 (typ.) |
|
200Vac |
0.90 (typ.) |
0.90 (typ.) |
|
最大輸入電流 |
100Vac |
8 A |
15 A |
|
200Vac |
4 A |
7.5 A |
|
*1輸出電壓為100V/ 200V（100V/200V檔位），最大電流，負載功率因數為1。 |
|
|
交流模式額定輸出（AC rms） |
|
|
電壓 |
設定范圍*1 |
0.0 V ～ 175.0 V / 0.0 V～ 350.0 V |
|
|
設定分辨率 |
0.1 V |
|
|
精度*2 |
±(0.5 % of set + 0.6 V / 1.2 V) |
|
|
輸出相位 |
|
單相二線制 |
|
|
最大電流*3 |
100 V |
5 A |
10 A |
|
200 V |
2.5 A |
5 A |
|
最大峰值電流*4 |
100 V |
20 A |
40 A |
|
200 V |
10 A |
20 A |
|
功率容量 |
|
500 VA |
1000 VA |
|
頻率 |
設定范圍 |
AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz |
|
設定分辨率 |
0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz) |
|
精度 |
45 Hz～65 Hz:設定值的0.01%,40 Hz～999.9 Hz: 設定值的0.02% |
|
穩定性*5 |
± 0.005% |
|
|
同相輸出 |
|
0.0°～359.9°可變(設定分辨率0.1°) |
|
|
直流偏移*6 |
|
± 20 mV 以內(TYP) |
|
|
*1. 100V/200V檔位 |
|
|
|
*2.對于17.5V至175V/35V至350V的輸出電壓、正弦波、45 Hz至65
Hz的輸出頻率、空載、直流電壓設置0V（AC+DC模式），23°C±5°C |
|
*3.對于1V到100V/2V到200V的輸出電壓，當輸出電壓為100V到175V/200V到350V時，由功率容量限制。 |
|
*4.電容輸入整流負載，受最大電流限制。 |
|
|
*5.對于45Hz至65Hz，輸出額定電壓，無負載和最大電流的電阻負載，以及工作溫度。 |
|
*6.在交流模式和輸出電壓設置為0V的情況下。 |
|
|
直流模式額定輸出 |
|
|
|
|
電壓 |
設定范圍*1 |
—250V～+250V/-500V～+500V |
|
|
設定分辨率 |
0.1 V |
|
|
精度*2 |
±(|0.5 % of set| + 0.6 V / 1.2 V) |
|
|
最大電流*3 |
100 V |
5 A |
10 A |
|
200 V |
2.5 A |
5 A |
|
最大峰值電流*4 |
100 V |
20 A |
40 A |
|
200 V |
10 A |
20 A |
|
功率容量 |
|
500 W |
1000 W |
|
*1. 100V/200V檔位 |
|
|
|
*2.對于輸出電壓為-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500
V，空載，交流電壓設置為0V（交流+直流模式），23℃±5℃。 |
|
*3.當輸出電壓為1.4V至100V/2.8V至200V時，受輸出電壓為100V至250V/200V至500V時的功率容量限制。 |
|
*4.在5ms內，受最大電流的限制。 |
|
|
輸出電壓穩定性 |
|
|
|
|
線路調節*1 |
|
≤±0.2% |
|
|
負載調節*2 |
|
0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via
output terminal) |
|
紋波噪聲*3 |
|
0.7 Vrms / 1.4 Vrms (TYP) |
|
|
*1.電源輸入電壓為100V、120V或230V，空載，額定輸出。 |
|
|
*2.對于75 V至175V/150 V至350V的輸出電壓，負載功率因數為1，使用后面板上的輸出端子從0
A的輸出電流逐步地改變?yōu)樽畲箅娏鳎ɑ蚱浞聪颍?/td> |
|
*3.對于直流模式下的5 Hz至1 MHz部分，使用后面板上的輸出端子。 |
|
|
輸出電壓波形失真率，輸出電壓響應時間，效率 |
|
|
輸出電壓波形畸變率*1 |
≤0.5 % |
|
|
輸出電壓響應時間*2 |
100 us (TYP) |
|
|
效率*3 |
|
≥70% |
|
|
|
|
|
